Antena Tipo Panel 14dBi
« en: 15 de Octubre de 2011, 01:52:50 pm »
Aquí­ dejo los planos de una antena Sectorial tipo Panel, muy buena antena con una ganancia de 14dBi


Pequeíña y Ligera antena panel para uso en interiores y exteriores. Ideal como antena cliente con una ganancia mí¡s que aceptable, fí¡cil de instalar y orientar.

IMAGENES de la Antena al descubierto:

Estas imí¡genes son de una antena comercial que la hemos abierto para que se pueda ver su interior, y así­ comprobar que no lleva nada especial que no podamos fabricar fí¡cilmente, las medidas que aquí­ aparecen son aproximadas  las reales estí¡n mas abajo.




La antena estí¡ compuesta por una placa de las que se usan para hacer circuitos impresos. Como se puede apreciar es sumamente sencilla su estructura.

De la base de metal a la Antena (placa de circuito impreso) hay una distancia de 5mm. Por íltimo se muestra el detalle del conector N, para el cable

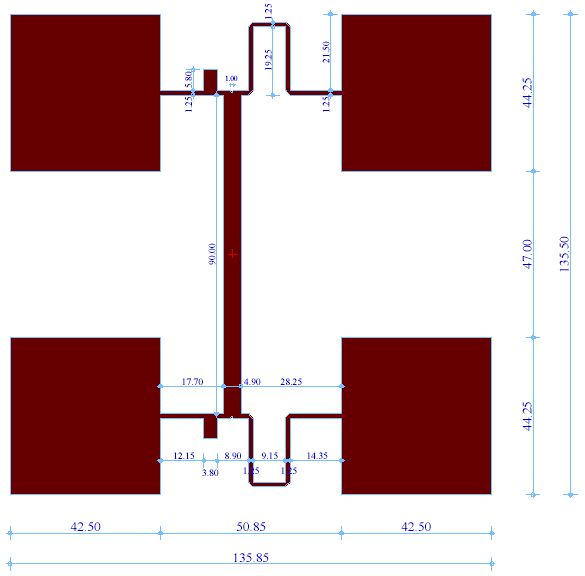

Medidas Reales Corregidas (Las de arriba son Incorrectas):

Esquema de la placa pcb con las medidas y fotolito para la antena podíis agrandarlo hasta las medidas reales y despuís imprimirlo, os recuerdo que las medidas son muy importantes y que cuanto mí¡s se alejen de las originales, peores prestaciones obtendremos.



Si seguí­s el Tutorial de construcciín de circuitos impresos podíis ver los distintos mítodos de construcciín.

Una vez lista la placa de circuito realizar la perforaciín en el punto central

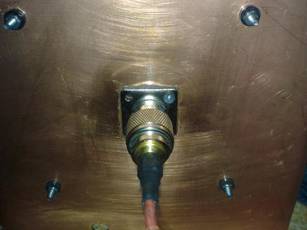

Tomar la chapa y realizar una perforaciín en el centro para poder montar el conector N y las 4 perforaciones para la sujeciín del mismo por medio de los tornillos.

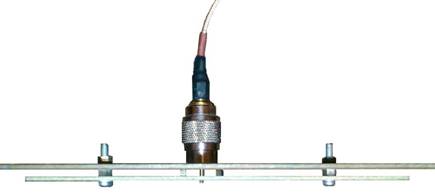

Montar 4 separadores de plí¡stico de 5 mm de altura sobre la chapa reflectora tambiín valdrí­a con una placa de gomaespuma de 5 mm de espesor y dejar un trozo de alambre de cobre en el conector N (punto central para luego soldar la placa de circuito ha este).


Por íltimo monta la placa de circuito justo en el centro de la chapa introduciendo el trozo de alambre por el orificio realizado anteriormente, sujetando esta por medio de pegamento, soldar la placa de circuito al alambre de cobre.

Por ultimo armar los conectores en el cable como corresponda segín el caso conectar y probar.

Si desean tener esta antena al exterior les recomiendo que le monten una caja plí¡stica para evitar la humedad. Para saber que tipo de caja es conveniente os dirí un pequeíño truco como la frecuencia de trabajo va a ser la misma que la de un microondas, pues la metemos en un microondas y al lado un vaso con agua, si sale el agua caliente y la caja de plí¡stico no ha cogido calor significa que es valida ya que no tendremos perdidas de seíñal con ella.


Y por ultimo podemos ver 2 formas de sujetar la antena una de forma portí¡til y la otra en posiciín fija

FUENTE: http://cayro.webcindario.com/wifi/Planar14.htm
