[Tutorial] Repetir señal de Router por Ethernet

[D3M0N]

Repetir señal de Router por Ethernet

Bueno, hoy les traigo un pequeño tutorial de cómo repetir la señal de un router a otro con un dispositivo de alta potencia anexado.

Primero vamos a dar un pequeño diagrama de cómo sería esto:

Bien, tenemos al Cracker que tiene su PC con la cual va a hacer la repetición para que PC 1 y PC 2 se conecten a un AP y naveguen en Internet sin problemas. Para esto el Cracker implementa un dispositivo de alta potencia (1000mW, 2000mW, etc.) el cual se conectara a una RED; la red respondería¡ dándole al PC del Cracker Internet; con una IP y puerta de enlace. En este caso el Cracker implementa la entrada Ethernet y hace un puente entre el Dispositivo de Alta potencia y la placa Ethernet; haciendo así que lo que entre por el Dispositivo de alta potencia salga por la Ethernet. En la entrada de Ethernet el Cracker coloca el router y primero lo configura; toma los datos que le dio la RED, IP y puerta de enlace y lo configura al Router como AP y que de la IP idéntica que la RED pero le suma 1. El paso anterior haría que los ordenadores tales como PC 1 y PC 2 no tengan IP duplicada. Por último se conecta el router en WAN y se espera a que PC 1 o PC 2 se conecten y naveguen sin problemas.

Para el que no entendió el diagrama esquemático anterior les dejo un diagrama de flujo:

Inicio; la PC del cracker se conecta a la RED, ¿Esta conectado? Si es que si sigue haciendo el puente en Ethernet; si es que no, vuelve a conectar (este paso lo suele hacer automáticamente Windows). Al iniciar el puente de red, ¿esta conectado el router? Si es que si la señal saldría y entrara al router; si es que no, la señal no saldría y se quedara esperando que se enchufe el router. El router como medio de seguridad tiene filtro de MAC Address, ¿se conecto alguien? Si es que si; se verifica la MAC Address; si la MAC Address es correcta se le habilita Internet; si no se habilitada no se le da Internet.

Muy bien ahora pasaremos a la acción. Requerimos de ciertas cosas para realizar este proceso:

*   Router (que tenga WPA y Filtro de MAC Address).
*   Placa Ethernet.
*   Dispositivo Inalambrico de Alta Potencia (1000mW; 2000mW).
*   Sistema Operativo Microsoft Windows XP SP3.
*   PC Escritorio.
*   PC Portatil (NoteBook, Netbook, etc.)
*   Tiempo Aproximado de Trabajo 1 hora.

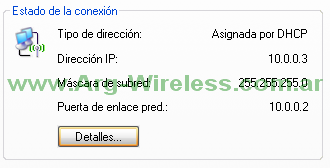

Bien, primero vamos a tomar nuestro Router, todo los router son diferentes pero suele ser algo simple de hacer; cualquier consulta leer el manual del router. Vamos a habilitar al Router como AP y vamos a darle las IP y la puerta de enlace. Ahora nos conectaremos con el dispositivo de alta potencia a la RED; y veremos su información:

Ahora como vemos en la imagen tenemos que poner en nuestro router Dirección IP: 10.0.0.4 y Mascara de subred: 255.255.255.0; bien guardamos la configuración. También aplicaremos cifrado WPA o WPA2 y Filtro de MAC Address para estar seguros. Guardamos todas las configuraciones y desconectamos el router de la entrada Local y lo ponemos en WAN. Pero todavía no lo conectamos a la PC. Ahora vamos a ir a Panel de Control -> Conexiones de red y vamos a Seleccionar primero nuestro adaptador de alta potencia y luego seleccionamos la Ethernet. De damos a Clic Derecho y vamos a "Conexiones de Puente". Automáticamente se hará un puente entre el dispositivo que tiene Internet y el que no lo tiene (Ethernet). Bien Ahora si conectamos el Router a la Ethernet y esperamos unos momentos.

Ahora en el PC 1 / PC 2 (su PC portátil); vamos a conectarnos a este Router como si fuera un Router cualquiera; ponemos la Clave y se conecta; puede ser que les da "IP Duplicada" esperen un poco y se cambiara la IP Automáticamente y ya tendríamos Internet en la PC 1 / PC 2 (su PC Portátil).

[Paula]

Se agradece el intento, pero no se entiende nada.. Esta muy mal explicado..

[D3M0N]

pasa que es uno de los post viejos cuando cambio el lenguaje.. xD ahora lo reparo.
